高性能數據傳輸產品 hSampler High-performance Data Sampler

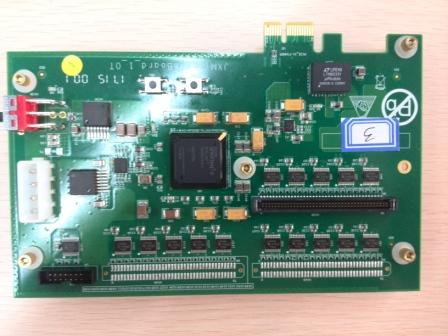

- hSampler是符合PCIE標準的采樣系統，包含可編程的硬件電路板、高性能驅動和良好的用戶配置界面；可插入標準PCIE插槽。具有高速的數據傳送能力和高度對的系統穩定性。可用于數字信號的采集、傳輸?shù)取?/a>

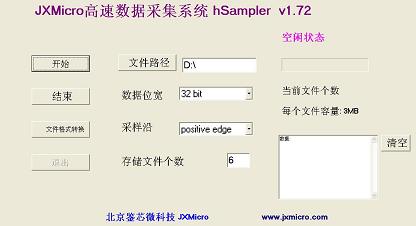

- hSampler 軟件界面
- 傳輸帶寬最高可達1Gbps
- 數字IO個數：40--120
- 數字電平：3.3V
- 采樣位寬: 2/4/8/16/32 bits
- 輸入時鐘可達100MHz
- 加密功能
- 高速數字接口
- PCIE 1.1標準
- PCIE x1
- 軟件配置界面
- 可以升級（含可編程邏輯芯片 FPGA）

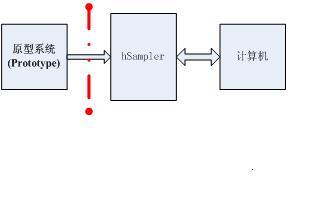

- 應用案例之一：某數字芯片研發單位，應用hSampler來采集設計原型(Prototype)的信號實際輸出，存儲到計算機。（然后，與期望數據做精準比較，確定設計是否有錯誤）。在遇到錯誤時，采集錯誤的場景。如下圖：

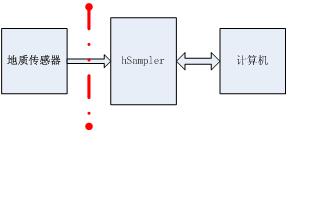

- 應用案例之二：某測控儀器廠商，應用hSampler來采集地址勘探的信號。將廠商本身的傳感器與hSampler連接，采集到數字化的信號后，存儲到計算機，進行分析和圖形化顯示。如下圖：
